1.设备简单、易维护;
2.适用范围广,广泛用于选别金、钨、锡、 铁、锰、钛等矿物;
3.处理量大,分选效率高,常作为作为粗选或精选使用;
跳汰机是现代重选设备之一。由于其处理能力大,选别粒度范围广,维护简单,作为粗选或精选,被广泛用于选别金、钨、锡、 铁、锰、钛等矿物。2LTC6109-8T梯形跳汰机的隔膜垂直地安装在跳汰室筛板的侧壁上,按隔膜运动方向区分,与矿流运动方向垂直成为横向侧动隔膜 跳汰机。由于隔膜设置在槽体的外壁,又称侧动外隔膜跳汰机,按跳汰室水平面形状也称梯型跳汰机。

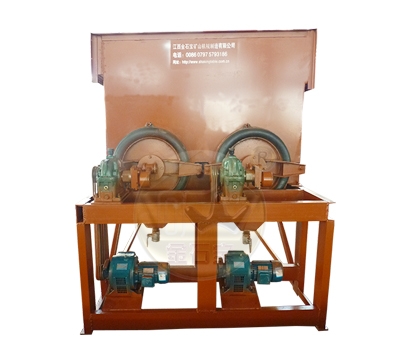

2LTC6109-8T梯形跳汰机,该机横截面为梯形,沿着矿流方向由窄变宽,矿浆流速逐渐减缓,特别有利于细粒重矿物回收。整机由8个跳汰室组成,分成两列,每列4室,各室冲程冲次可单独调节,组成不同 的跳汰制度。该跳汰机的的两列1-4室与5-8室中间隔断,用螺栓连接起来形成一个整体。结构为可拆卸形式。以便于运输和搬运。其结构 简单,维修方便,运转稳定,已在金、钨、锡、铁、锰、钛等重选厂广泛应用。
结构形式 |
双列侧动梯形外隔式 |
跳汰室数 |
8室 |
跳汰室规格
|
一室给入端单列宽600mm |
四室排料端单列宽1000mm |
|
每室长900mm |
|
跳汰面积
|
总面积 5.76m2 |
一室 0.585m2 二室 0.675m2 |
|
三室 0.765m2 四室 0.855m2 |
|
隔膜冲程 |
10-50(可调) |
隔膜冲次 |
0-310次/分(无极调速) |
给矿粒度(重矿物) |
5mm |
生产能力 |
10-20吨/时 |
用水量 |
50-100吨/时 |
电机功率 |
2.2KW*4(调速电机) |
设备总重 |
4650KG |
外形尺寸(mm) |
4400*3060*2700 |
